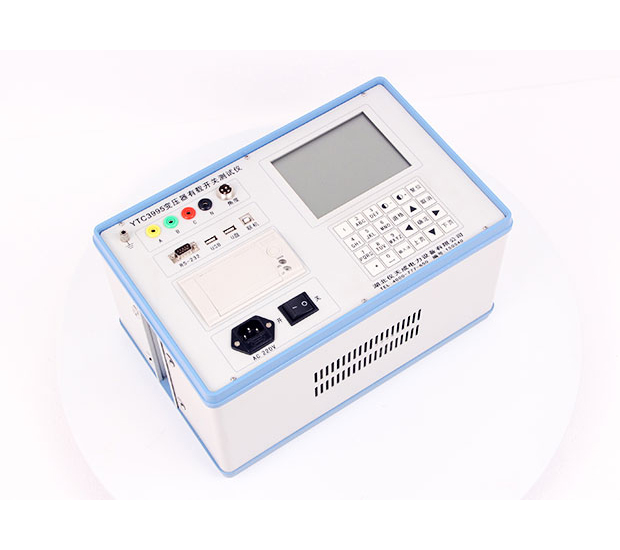

變壓器的有載開關是變壓器中非常重要的一個組成部件,為了對這個部件進行更方便快速的檢測,我們通常就會利用變壓器有載開關測試儀來完成這項檢測內容,下面小編來給大家談談這款儀器可以實現對開關哪些測試。
這款儀器智能化程度很高,可以對變壓器有載開關實現過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等方面的測試,具體如下:
過渡波形測試:向有載開關切換回路注入信號,采集電流 / 電壓實時變化曲線,通過波形是否平穩(無突降、尖峰),判斷切換機構是否卡滯、觸頭是否彈跳、過渡電阻是否斷連。
過渡時間測試:基于過渡波形時間軸,以 “電流開始變化” 為起點、“電流穩定” 為終點,計算總切換時長及各階段(如電阻接入)時間,對照設備標準判斷是否因機械問題導致時間過長(易燒觸頭)。
瞬間過渡電阻值測試:同步采集回路電壓與電流,按 “R=U/I” 計算切換各瞬間阻值,檢查初始 / 中間 / 退出瞬間阻值是否接近額定值(偏差≤±10%),排查電阻短路、斷裂或接觸不良問題。
三相同期性測試:三相同步采集切換數據,以一相切換起點為基準,計算另兩相與之的時間差,判斷是否≤5ms(110kV 及以上)或 10ms(35kV 及以下),避免因不同步引發三相不平衡、繞組環流過大。
變壓器有載分接開關測試儀能夠?qū)λ鶞y數據進行顯示、分析、存儲、打印等功能,很大程度上面解決了如今測量變壓器有載分接開關方法落后的問題,是我們電力系統重要的檢測儀器。
湖北儀天成電力設備有限公司
2025年9月12日
